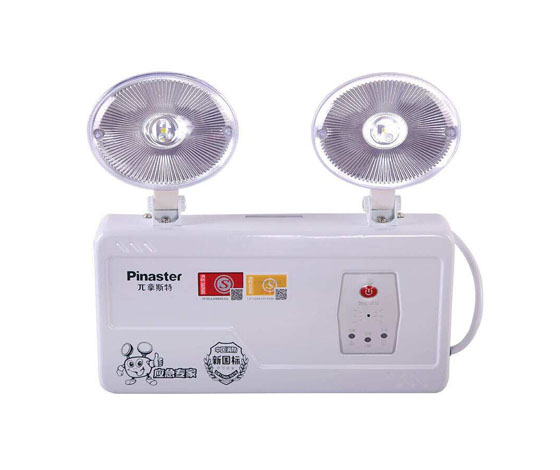

消防應急燈線路被廣泛安裝于公共場所的走廊、消防通道內，屬于消防專用設備。其工作原理如下。

1、燈光控制電路：由VT3、VT4、VT5、VT7和按鈕SB2、SB3構成燈光控制電路。在無市電時，按一下按鈕SB2（開），VT5飽和導通，VT5的集電極電流通過R12使VT7維持導通；VD11反向擊穿工作在穩壓狀態；VT5的集電極電壓給VT3、VT4提供偏置電壓使其導通，EL1、EL2點亮。當按一下按鈕SB3（關）時，VT7截止，VT5不具備導通條件，燈熄滅。

當有市電供電時，外接電源經VD9使VD7反向截止．VT5無法導通，按鈕SB2和SB3都不能控制燈EL1、EL2的開和關。

停電后二極管飽和導通，構成點燈電路條件，EL1、EL2點亮；來電后VD7負極電位變高又反向截止，VT5截止，燈滅（起到自動控制的作用）。點燈控制電路中VD7、VT7通過R6工作在臨界狀態，按鈕SB2、SB3只起到觸發作用。

2、電池充電電路：外接電源VT2、VT6、R8、VD10對電池進行恒流充電。當有外接電源供電時，充電電流經R8、VD10向電池充電，且使充電指示燈VL3點亮。

3、電源電路：220V交流電壓經變壓器變壓、整流濾波，由VT1集電極輸出4.6V直流電壓，主要提供給電路供電源充電，并經R9使VL1發光指示。

4、驗電路：當按住試驗按鈕SB1不放時，VT1截止。VD7負載電位變低而正偏導通，使VD5導通，滿足點燈條件，VL1、VL2點亮；松開按鈕SB1燈隨即熄滅。試驗電路的作用是測試點燈電路是否正常。

5、 障顯示電路：由VD13、VT8、R17和VD11組成故障顯示電路，如果外接電源電壓過高使VT8導通，VL2點亮，指示過電壓故障。

消防應急燈接線方式

消防應急燈具線路的鋪設按規定應設置專用線路，不應該與常用的照明線路共用一條電源線，并且在專用的線路中間不應設置開關。

二線制和三線制型的消防應急燈具可統一使用一條專用的消防應急專用電源線。消防應急燈具專用電源的設置應和相應的防火規范相結合。

消防應急電源與燈具分開放置的，其電氣連接應采用耐高溫的電源線，以滿足防火要求，提高防護等級。

二線制

二線制的消防應急燈具接線方式是專用消防應急燈具常用接法，適用在應急燈平時不作照明使用，或24小時持續照明使用。（CED標志燈就屬于此種類）消防應急燈具在遇到突發性的停電后，應急燈會自動點亮，提供照明光源；

三線制

三線制的消防應急燈具接線方式為較常用的應急燈接線方法，可對應急燈具平時照明狀態的開或關進行人為的控制，當遇到供電電源突然停電的情況下，不論設置的開關處于何種狀態，應急燈都會立即點亮應急，提供光源，維持照明。
