報警設備服務如何看火災報警及聯動控制系統的
文章來自：利達消防設備 發布時間：2020-04-09 19:16

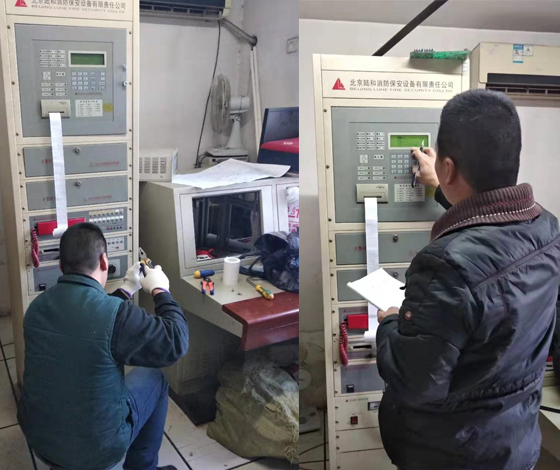

報警設備服務如何看火災報警及聯動控制系統的施工圖紙
在現代化生產中，一切工程建設都離不開圖紙。在設計階段，設汁人員用工程圖來表達設計思想和要求；審批設計階段時，工程圖是研究和審批的對象；在生產施工階段，工程圖是施工的根據，是編制施工計劃、工程項目預算，準備生產施工所需材料以及組織生產施工所必須依據的技術資料。
消防聯動控制系統工程圖的主要內容及閱讀方法
消防報警及聯動系統工程圖的閱讀從安裝施工角度來說，并不是太困難，也并不復雜。閱讀的一般方法有：
（1）應按閱讀建筑電氣工程圖的一般順序進行閱讀。首先應閱讀系統圖。
（2）閱讀說明。施工說明，表達圖中不易表示但又與施工有關的問題。了解這些內容對進一步讀圖是十分必要的。
（3）了解建筑物的基本情況，房間分布與功能等。因管線的敷設及設備安裝與房屋的結構直接有關。
（4）熟悉火災探測器、手動報警按鈕、消防電話、消防廣播、報警控制器及消防聯動設備等在建筑物內的分布及安裝位置，同時要了解它們的型號、規格、性能、特點和對安裝技術要求
（5）了解線路的走線及連接情況。在了解了設備的分布后，就要進一步明確線路的走線，從而弄清它們之間的連接關系，這是--重要的。一般從進線開始，一條一條地閱讀。
（6）平面圖是施工單位用來指導施工的依據，也是施工單位用來編制施工方案和編制工程預算的依據。而設備的具體安裝圖卻很少給出，所以閱讀平面圖和閱讀安裝大樣圖應相互結合起來。
（7）平面圖只表示設備和線路的平面位置而很少反映空間高度。但是我們在閱讀平面圖時，必須建立起空間概念。這對預算技術人員特別重要，可以防止在編制工程預算時，造成垂直敷設管線的漏算。
（8）相互對照、綜合看圖。為了避免消防報警及聯動系統設備及其線路與其他建筑設備及管路在安裝時發生位置沖突，在閱讀消防報警及聯動系統平面圖時要對照閱讀其他建筑設備安裝工程施工圖，同時還要了解規范的要求。
消防報警及聯動系統圖的讀識方法
消防報警及聯動系統圖主要反映系統的組成和功能以及組成系統的各設備之間的連接關系等。系統的組成隨被保護對象的分級不同，所選用的報警設備不同，基本形式也有所不同。
該系統由JB-QB-DF1501型火災報警控制器和HJ-1811型聯動控制器構成。通過RS-232通訊接口（三線）將報警信號送入聯動控制器，以實現對建筑內消防設備的自動、手動控制。通過另一組RS-232通訊接口與計算機連機，實現對建筑的平面圖、著火部位等的CRT彩色顯示。
每層設置一臺火災顯示盤，可作為區域報警控制器，顯示盤可進行自檢，內裝有四個輸出中間繼電器，每個繼電器有輸出觸點4對，可控制消防聯動設備?；馂?zāi)顯示盤為集中供電，由主機電源引來DC24V。
聯動控制系統中一對（--多有4對）輸出控制總線（即二總線制），可控制32臺火災顯示屏（或遠程控制器）內的繼電器來達到每層消防聯動設備的控制。二總線返回信號，可接256個返回信號模塊；設有128個手動開關，用于手動控制火災顯示屏（或遠程控制箱）內的繼電器。
中央外控設備有噴淋泵、消防泵、電梯及排煙、送風機等，可以利用聯動控制器內16對手動控制按鈕，去控制機器內的中間繼電器，用于手動和自動控制上述集中設備（如消防泵、排煙風機等）。
圖中的消防電話和消防廣播裝置是系統的配套產品。HJ-1756消防電話共有四種規格：20門、40門、60門和二直線電話。二線直線電話一般設置于手動報警按鈕旁，只須將手提式電話機的插頭插入電話插孔即可與總機（消防中心）通話。多門消防電話，分機可向總機報警，總機也可呼叫分機通話。
HJ-1757型消防廣播裝置有聯動控制器實施著火層及其上、下層三層的緊急廣播的聯動控制。當有背景音樂（與火災事故廣播兼用）的場所火警時，由聯動控制器通過其執行件（控制模塊或繼電器盒）實現強制切換到火災事故廣播的狀態
平面圖示出了火災探測器、火災顯示盤、警鈴、喇叭、非消防電源箱、水流指示器、送風、排煙、消火栓按鈕等的平面位置。安裝配線比較方便。更重要的是，我們在熟悉系統圖和平面圖的基礎上，還要全面熟悉聯動設備的控制。
消防報警及聯動控制系統的設計原則
消防聯動控制系統的設計原則為：
（1）貫徹--有關工程設計的政策和法令，符合現行--標準和規范，遵循行業、部門和地區的工程設計規程及規定。
（2）結合我國實際，采用先進技術，掌握設計標準，采取有效措施以保障電氣安全，節約能源，保護環境。設備布置應便于施工、管理，設備材料選擇應考慮一次性投資與經常性運行費用等綜合經濟效益。
（3）設計過程中要與建筑、結構、給排水、暖通等工種密切協調配合。
消防報警及聯動控制系統的設計依據
目前，在進行消防報警及聯動系統設計時通常要遵循以下三個規范和一個措施：
◆《火災自動報警系統設計規范》GB50116-98；
◆《建筑設計防火規范》GBJ 16-87（2001年版）；
◆《民用建筑電氣設計規范》JGJ/T16-92；
◆《全國民用建筑工程設計技術措施—— 電氣》（2003版）。
在執行規范法規遇到矛盾時，應遵照下列順序解決：
（1）現行標準取代原執行標準；
（2）行業標準服從--標準
（3） 當執行現行規范確有困難時，可由省級以上建筑主管部門會同同級公安消防部門組織專家，進行技術論證并形成論證紀要，由參與人員簽字后備存，然后按論證紀要執行。
消防報警及聯動控制系統的設計方法和步驟
（1）前期準備
（2）方案設計
（3）施工圖設計
民用建筑的保護等級和保護方式的確定
各類民用建筑的保護等級應根據建筑物的防火等級分類，根據《火災自動報警系統設計規范》（GB 50116-98）進行分級，一般按以下原則確定：
（1）建筑高度超過100m的超高層民用建筑為特級保護對象，采用全面保護方式。
（2）高層民用建筑中的一類建筑為一級保護對象，采用總體保護方式。
（3）高層民用建筑中的二類建筑為二級保護對象，采用區域保護方式，重要的也可采用總體保護方式。
（4）建筑高度24m及以下的多層（低層）民用建筑的保護等級劃分與建筑的性質、單層面積等有關，分級根據相應的消防規范進行。
全面保護方式是指整個建筑物空間為探測區域所覆蓋；總體保護方式是指建筑物的重要部位采用全面保護方式，而非重要部位采用區域保護方式；區域保護方式是指建筑物的部分重要部位空間為探測區域所覆蓋。
火災報警區域和探測區域的劃分
探測區域是由一個或多個探測器并聯組成的一個有效探測報警單元，可占有區域報警控制器的一個部位號。報警區域是由多個探測區域組成的火災警戒范圍。報警區域是將消防報警及聯動系統所警戒的范圍按照一定原則劃分的報警單元。
（1）探測區域劃分的一般原則：
探測區域應按獨立房（套）間劃分。一個探測區域的面積不宜超過500m2。從主要入口能看清其內部，且面積不超過1000 m2的房間，也可劃分為一個探測區域。
（2）合并劃分探測區域的場所：
對于滿足下列條件之一的二級保護對象，可將數個房間劃分為一個探測區域：
◆相鄰房間不超過五間，總面積不超過400 m2，并在門口設有燈光顯示裝置；
◆相鄰房間不超過十間，總面積不超過1000 m2，在每個房間門口均能看清其內部，并在門口設有燈光顯示裝置。
（3）單獨劃分探測區域的場所
◆敞開或封閉樓梯間；
◆防煙樓梯間前室、消防電梯前室、消防電梯與防煙樓梯合用的前室；
◆走道、坡道、管道井、電纜隧道；
◆建筑物悶頂、夾層。
（4）紅外光束線型感煙火災探測器的探測長度不宜超過100m；纜式感溫火災探測器的探測區域長度不宜超過200m；空氣管差溫火災探測器的探測區域長度宜在20～100m之間。
消防報警及聯動控制系統的構成
（1）報警、聯動一體化系統
（2）報警、聯動分體化系統
