核中警HJ9503型輸入/輸出模塊
文章來自：利達消防設備 發布時間：2016-09-22 17:51

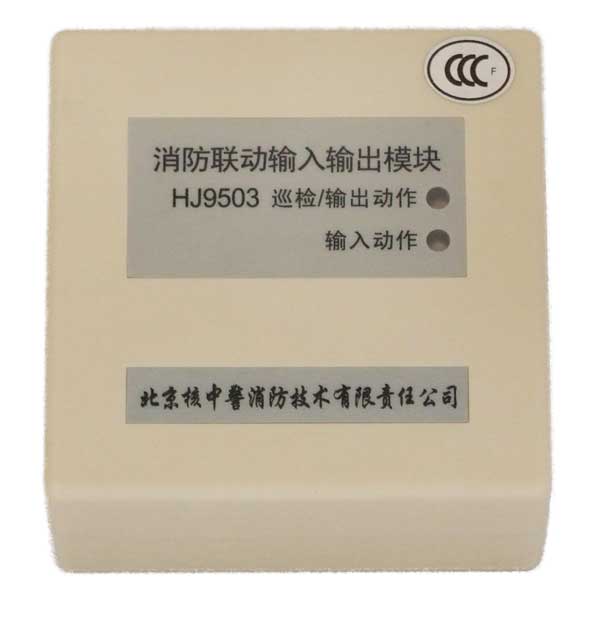

核中警HJ9503型輸入/輸出模塊
用于啟動或停止消防聯動設備，同時可接受聯動設備動作后的回答信號。
（1）性能特點：
* 內置CPU、二總線、無極性，另接24V聯動電源無極性；
* 可提供一組常開、常閉無源觸點，觸點容量為DC 24V/5A；
* 便于施工，電路部分和輸出連線采用接插方式；
* 占用一個模塊地址。（1～256）
（2）主要技術指標：
工作電壓 總線：19～24V脈沖電壓 電源：DC19～28V
工作電流 靜態≤0.5mA；啟動≤0.5mA 靜態≤0.07mA；啟動≤14mA
環境溫度 -10～50℃
環境濕度 95%RH(40±2℃)
外形尺寸 89×89×45mm
安裝方式 配合底座采用插拔式結構安裝
（3）外形及安裝尺寸見圖21:
L1、L2為總線；
I+、I-為接聯動電源DC24V，IN+接＋24V，IN-接0V；
O+、O-為接現場設備控制端；
H1、H2為接現場設備開關量反饋接點。
同總線隔離器，見圖6
